DZQ-D(BT-DZQ/D) DCS / PLC 直接闭锁控制软启动器防晃电应用
DZQ-D(BT-DZQ/D) 用于某些工艺DCS或者PLC直接闭锁控制的软启动器回路。用于输出一对常闭接点, 在电网瞬时欠压 “晃电”时,软启动器的运行指令被断开或保护动作后,该常闭接点瞬时断开,延时闭合;当短时再来电时,为满足软启动器上电时限条件,控制器自动向软启动器延时发出再起动闭合指令,从而保证软启动器可靠重新运行。
DZQ-D(BT-DZQ/D) 技术参数
控制电压 Uk: 220Vac |
重合电压阀值 Kv: ≥85% Uk |
允许失压时间TE : 秒 (最大不超过10秒) |
输出接点: 常闭接点,瞬时断开,延时闭合 8A/ 440Vac(COSΦ=0.4) |
外形尺寸 插拔式(含底座):65(长)×50(宽)×100(高)mm ; |

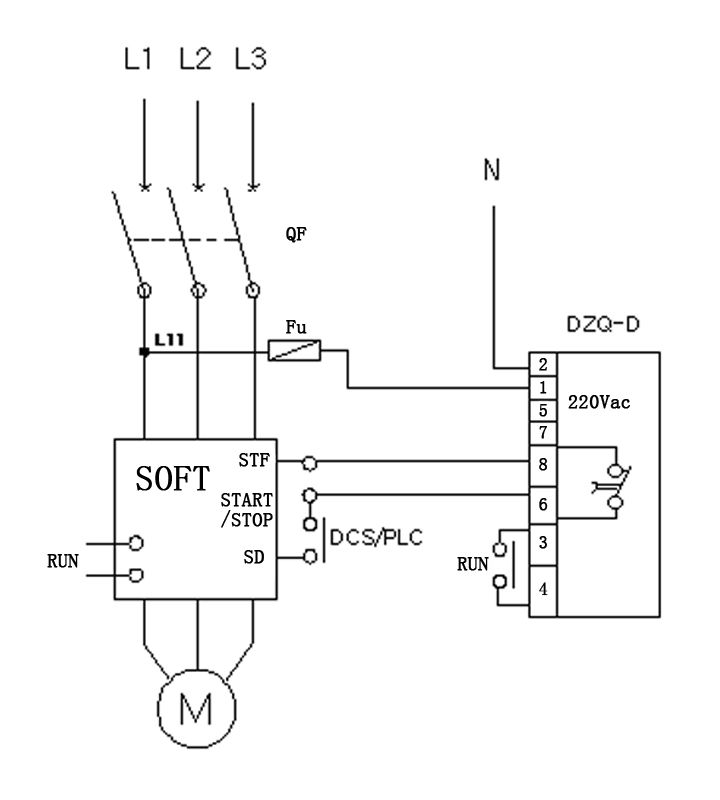

DZQ-D(BT-DZQ/D) 接线原理图
