DZQ-B2X(BT-DZQ/B2X) 变频器防晃电应用
变频器在遭遇瞬时失压时会报低电压故障而自动停机,需要人工复位才能起动变频器运行,这样会严重影响正常生产的连续性。变频器一般都基本具有瞬间停电再起动功能,此功能对于低电压故障可自动复位,但需外部运行信号在瞬时失压时一直处于保持状态,此功能才能激活。所以,变频器防晃电要得以实现,需要在晃电时一直保持变频器运行信号,再正确设置变频器参数。此保持运行信号需要正确区分变频器是晃电停车还是正常停车,在正常停车时需立即释放,不能影响正常停车。

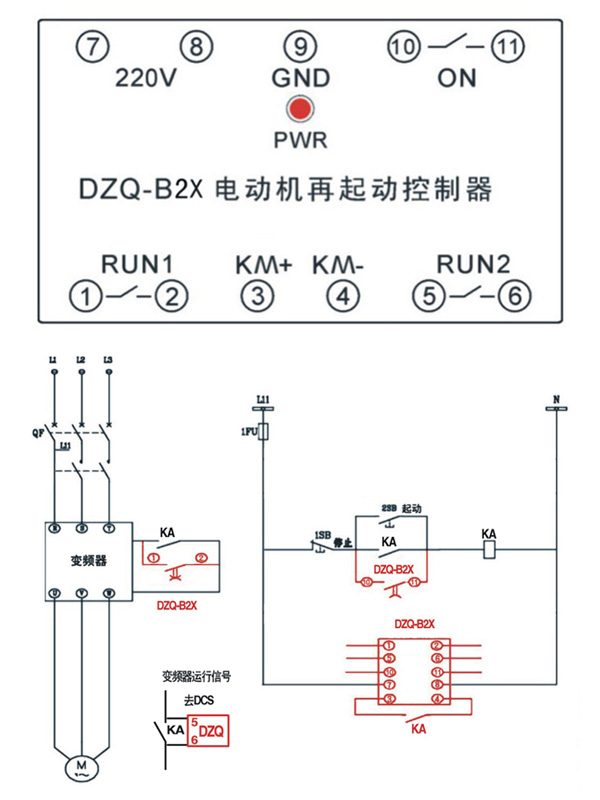

性能概述:DZQ-B2X(BT-DZQ/B2X)型具有变频器再起动控制特性,它并联在变频器控制回路,输出一对主接点及两对信号接点,主输出接点用于接触器、继电器的再起动指令重合,实施来电即起。两对信号保持接点分别用于变频器运行信号闭锁及变频器给DCS、PLC信号接点的闭锁,信号保持接点在变频器非电压闪降原因跳停时,立即释放,不予保持。
技术参数
控制电压UK |
220Vac |
瞬时电压凹陷响应时间 | 0秒以上 无盲区 |
主输出接点 |
常开,延时返回,8A/440Vac(COS Φ=0.4) |
RUN信号接点 |
常开,延时闭合,延时返回,5A 250Vac/30Vdc |
失压允许时限TE |
____S(最大不超过20S) |
